XA交叉滾子轉盤軸承不需要固定法蘭或外殼。另外，由于它有個集成的內/外圈結構，并配有墊圈，其性能幾乎不受該安裝過程的影響，從而確保穩定的旋轉精度和扭矩。XU系列可同時用于內圈旋轉和外圈旋轉。您在選擇此類軸承時，可先與我們聯系，索取軸承工況調查表，填寫后回傳至我公司，我們技術部門會根據實際工況幫助您進行軸承選型。

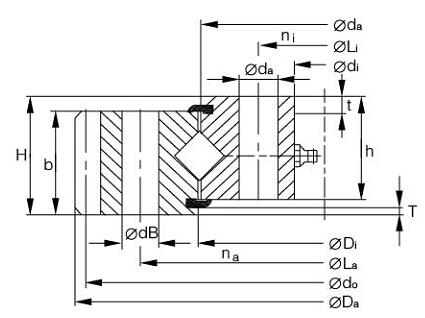

| XU輕系列/外齒型 安裝尺寸 | |||||||||||||
| 齒輪參數 | 重量 | ||||||||||||
| 基本型號 | Da | di | La | na | dB | Li | H | h | b | do | m | z | kg |
| XA120235N | 318.4 | 171 | 275 | 12 | 13 | 195 | 40 | 35 | 35 | 321 | 4 | 78 | 13 |
| XA180309N | 408.4 | 235 | 359 | 24 | 13 | 259 | 60 | 52.5 | 52.5 | 400 | 5 | 80 | 30 |
| XA160407N | 503.3 | 335 | 455 | 30 | 13 | 359 | 50 | 45 | 45 | 495 | 5 | 99 | 33 |
| XA260475N | 598.2 | 382 | 540 | 36 | 16 | 410 | 65 | 60 | 60 | 588 | 6 | 98 | 64 |
| XA140540N | 640.3 | 471 | 585 | 40 | 13 | 495 | 48 | 41 | 41 | 630 | 6 | 105 | 39 |
| XA260560N | 708 | 456 | 624 | 28 | 18 | 496 | 68 | 61 | 61 | 690 | 10 | 69 | 90 |
| XA240574N | 695 | 480 | 640 | 18 | 18 | 508 | 77 | 42 | 42 | 685 | 5 | 137 | 84 |
| XA160596N | 712.3 | 510 | 650 | 24 | 18 | 542 | 55 | 48 | 48 | 702 | 6 | 117 | 63 |
| XA140640N | 742.3 | 571 | 685 | 44 | 13 | 595 | 50 | 43 | 43 | 732 | 6 | 122 | 50 |
| XA240685N | 830.1 | 577 | 753 | 24 | 22 | 617 | 68 | 61 | 61 | 816 | 8 | 102 | 115 |
| XA200720N | 844.3 | 630 | 780 | 30 | 18 | 662 | 59 | 52 | 52 | 834 | 6 | 139 | 87 |
| XA140753N | 862.3 | 674 | 800 | 28 | 18 | 706 | 50 | 43 | 43 | 852 | 6 | 142 | 65 |
| XA200810N | 964 | 730 | 870 | 24 | 18 | 762 | 90 | 73 | 73 | 944 | 8 | 118 | 158 |
| XA200818N | 940.1 | 728 | 875 | 36 | 18 | 760 | 60 | 53 | 53 | 930 | 6 | 155 | 100 |
| XA080845N | 1008 | 730 | 920 | 40 | 22 | 770 | 87 | 80 | 80 | 990 | 10 | 99 | 200 |
| XA220895N | 1038.1 | 790 | 960 | 32 | 22 | 830 | 68 | 61 | 61 | 1024 | 8 | 128 | 145 |
| XA280995N | 1158 | 882 | 1068 | 40 | 22 | 922 | 83 | 73 | 73 | 1140 | 10 | 114 |
212 |
